上海建工 X 大界智造 | 成都科幻馆双曲幕墙的快速智造

来源:大界机器人发布时间:2023-10-31

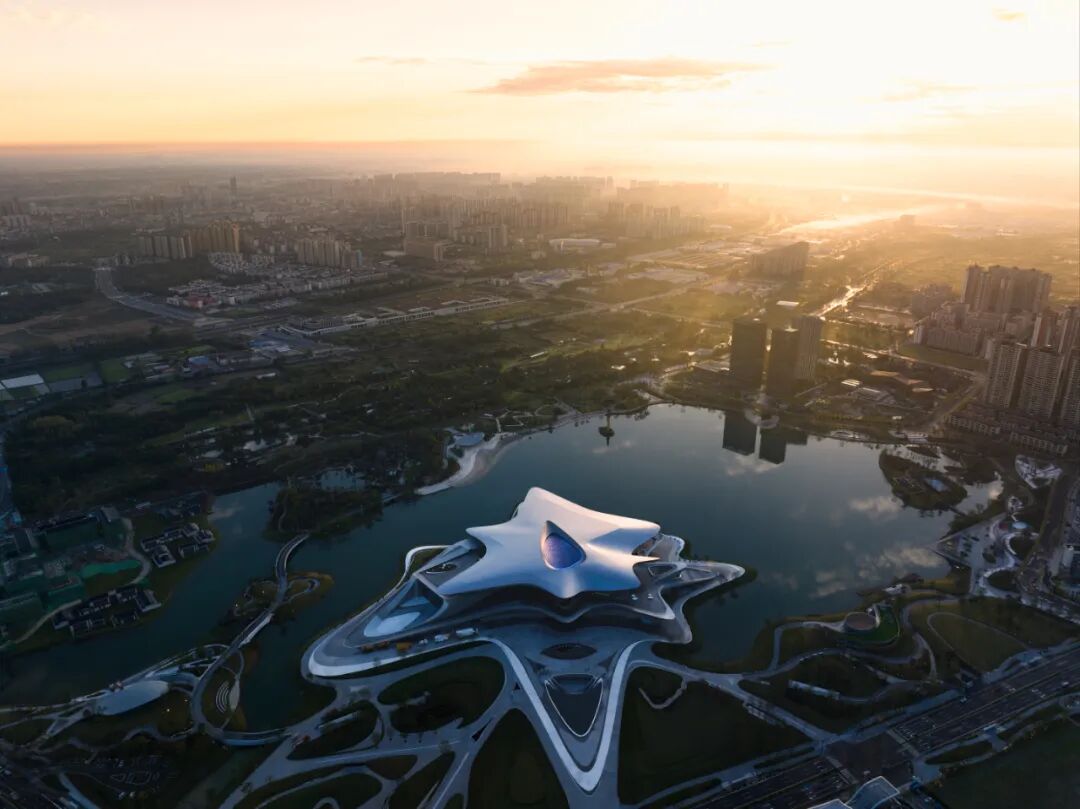

 ©存在建筑-建筑摄影
“科幻”离不开人们对于新科技的愿景,同时也在反向激发着新科技的实现。
为我国首次举办世界科幻大会的主场馆,高效建造的成都科幻馆,其星云外形及异形内部空间的“科幻感”,则代表着中国建筑业新技术应用的综合展示场

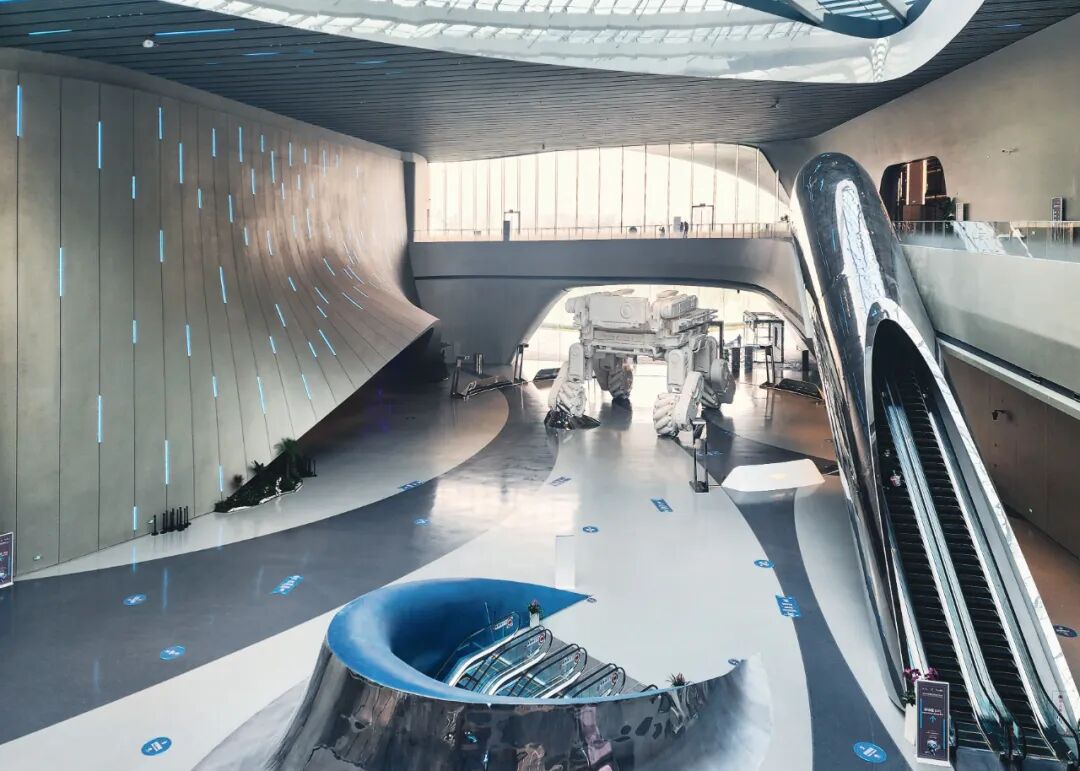

中庭实景 ©大界智造
成都科幻馆建筑方案由扎哈·哈迪德建筑事务所设计完成,上海市建筑装饰工程集团有限公司作为装饰EPC总承包单位承建大界智造在项目多个难点环节,高效协助总包单位完成方案落地优化,并负责飞天梯旁“大眼皮”异形曲面结构的深化、生产与施工工作

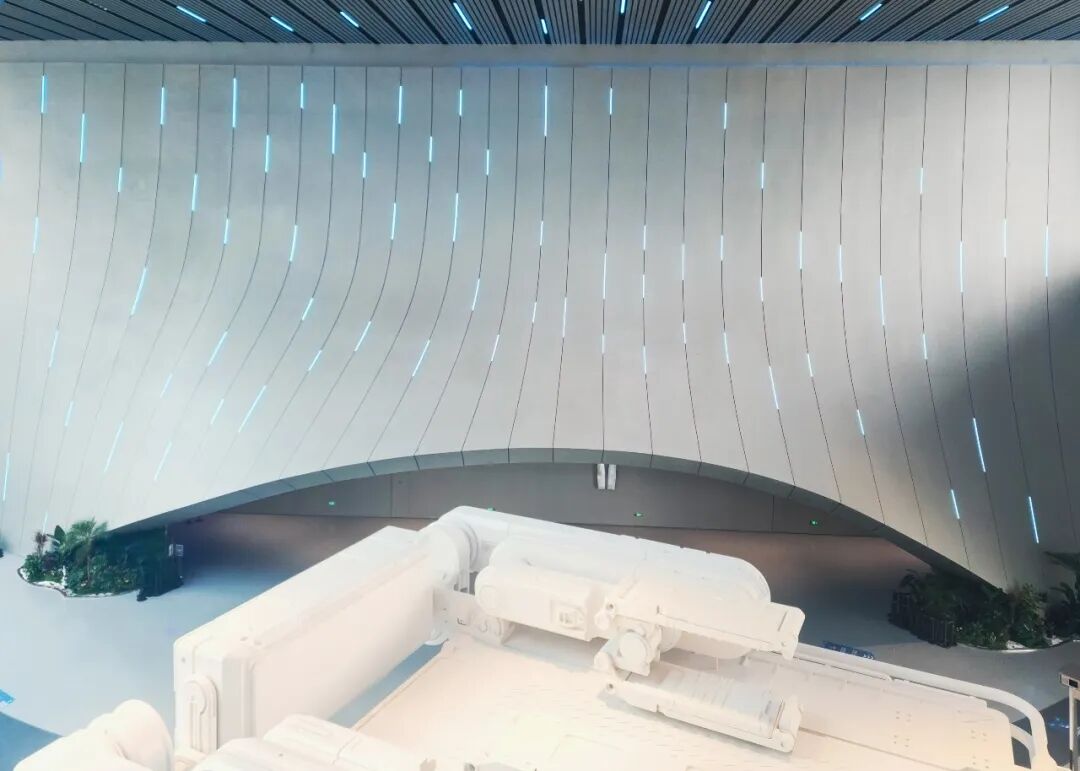

成都科幻馆“大眼皮”实景 ©大界智造
在紧凑的一个月周期中,大界智造通过结合全数字化深化设计,正向BIM对接数控加工工艺,结合三维可视化的现场AR技术快速放线定位,大大缩短了落地周期,为项目的高精度交付提供保障

深化设计

结构与装饰一体化

  • 深化过程,通过表皮及结构一体化设计,短期内高效推进设计进度;
  • 节点有限元分析,保证构件节点的安全及结构冗余,以及完成后工况的安全性;
  • 深化完成的高精度BIM模型,可直接提供对接生产设备所需的加工数据


“大眼皮”龙骨模型 ©大界智造

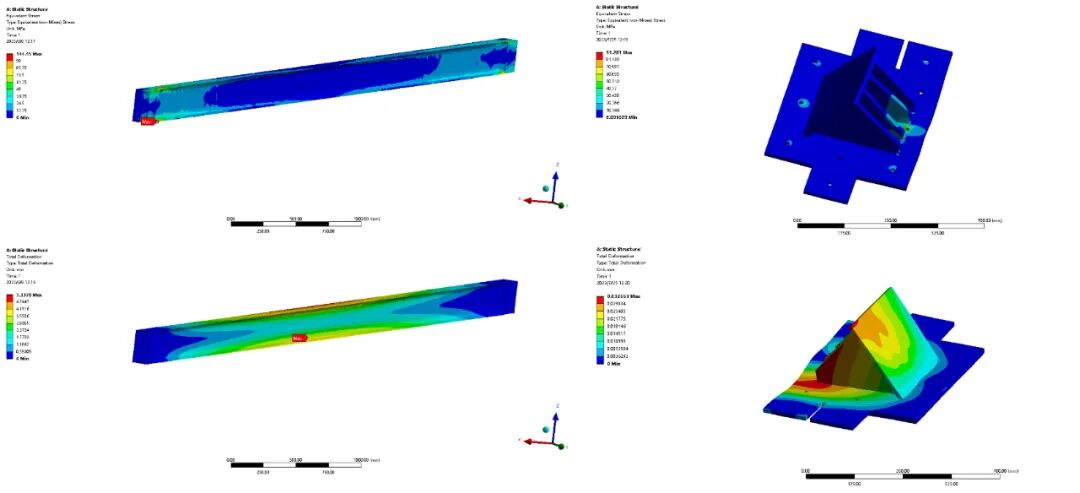

节点有限元仿真 ©大界智造

数控加工

生成与导入批量化

  • 深化工作的智能程序,可自动化、批量化生成龙骨模型,并为每个构件赋予编号、空间定位平面等属性;

  • 从BIM数据无缝对接的生产数据,可一键导入数控激光切割设备,自动生成切割路径,激光雕刻构件编号及定位标记,辅助现场的精准定位和有序组装;

  • 深度使用BIM数据PDM(Product Data Management)[*]体系,按照模型设计的角度进行精准下料和坡口切割

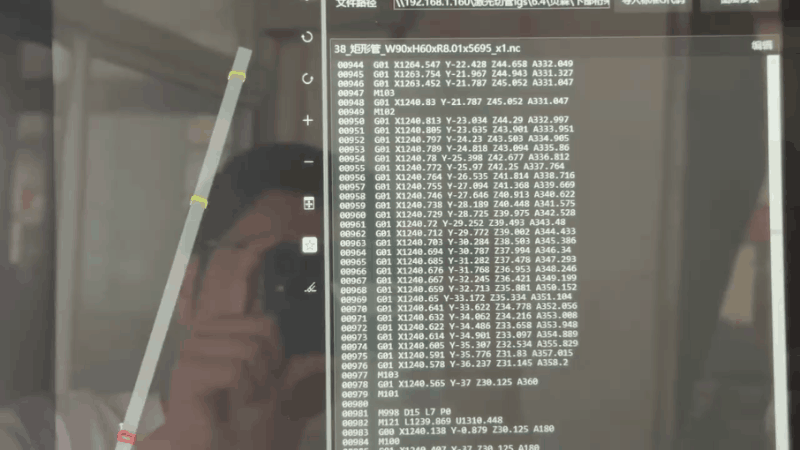

批量导入激光切管设备 ©大界智造

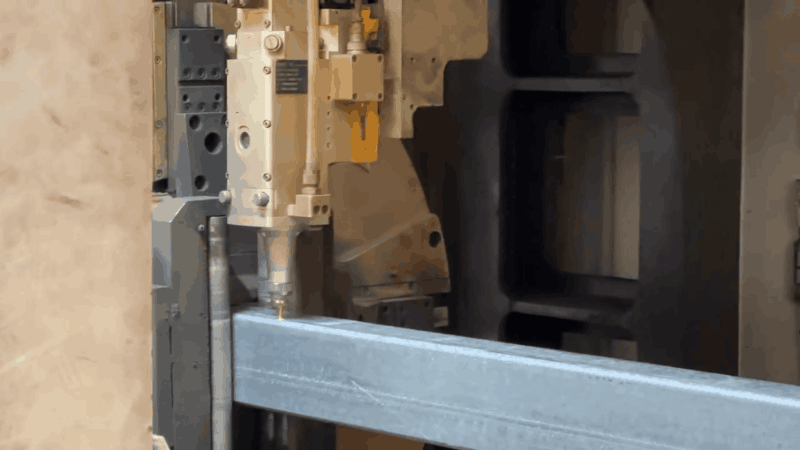

自动切管、铣削 ©大界智造

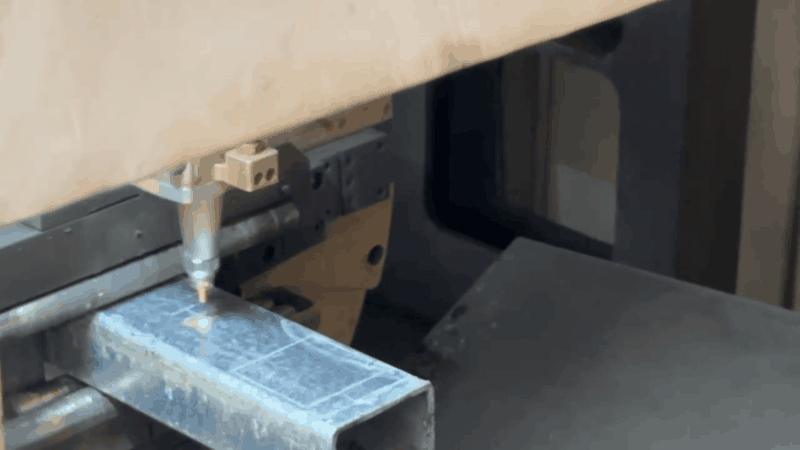

激光打标 ©大界智造

施工控制

定位与验收可视化

  • 施工过程有限元分析模拟,通过结构分析精确模拟安装过程,提供合理安装支撑措施方案及现场变形控制数据

  • 在落地阶段继续发挥BIM数据的价值:将施工中已完成的结构进行激光三维扫描,现场数据导入BIM模型进行比对

  • AR环境中,对有误差的钢架位置进行快速识别、补偿修正,实现适配多曲饰面的异形钢结构体系的毫米级精度建造

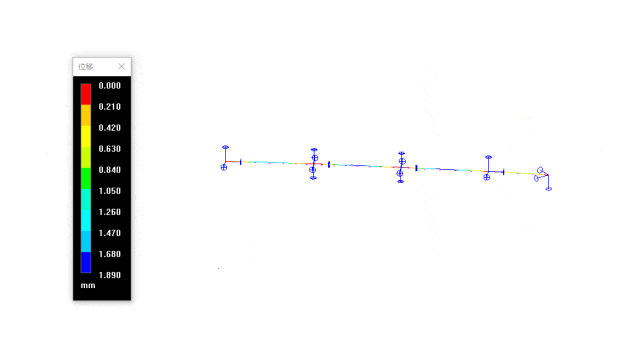

施工过程模拟分析 ©界智造

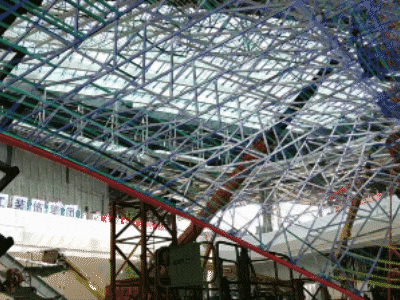

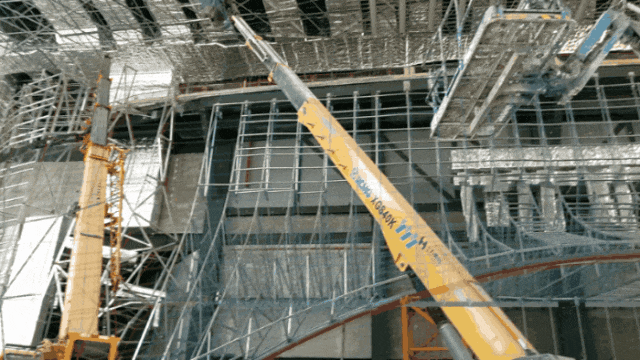

主体结构三维扫描 ©大界智造

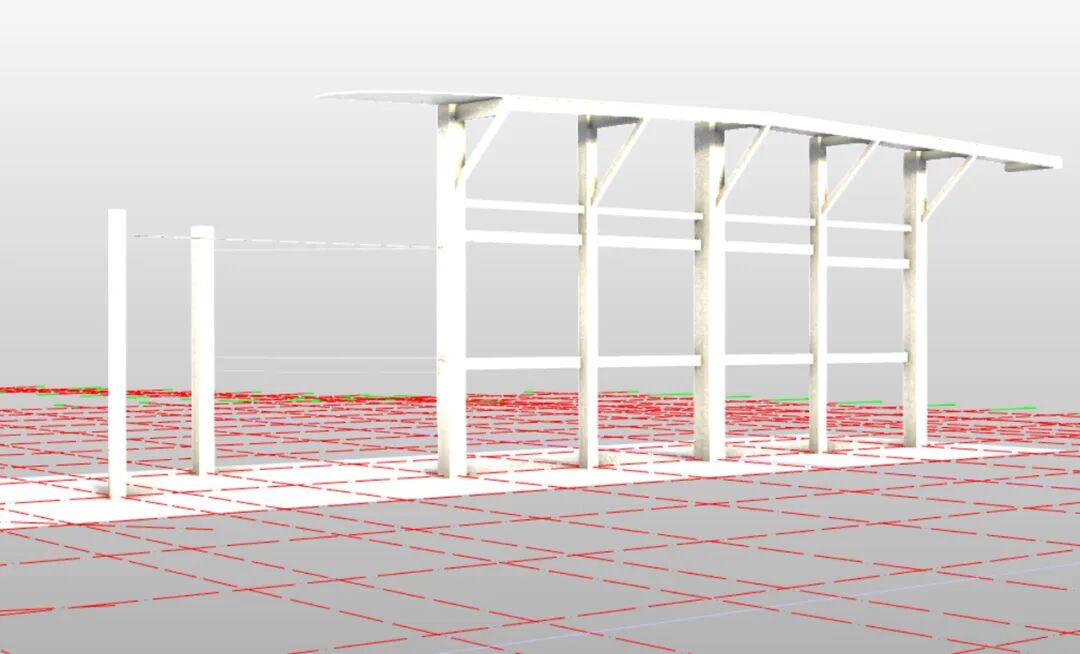

AR技术辅助定位指导 ©大界智造

在紧锣密鼓的抢工节奏中,如何加大发挥数字建造的优势,妥善使用BIM数据在加工与施工过程中的正向价值,减少材料、措施、管理等成本浪费,减少施工阶段重复的调整和修改,是保障高效、快速施工的核心内容。
大界智造在本项目中充分发挥“数据驱动生产”的理念,成功应用“设计数字化,生产无图化,建造智能化”的技术优势,为项目按期交付保驾护航。期待日后能与更多的优秀团队合作,践行智能建造。


在“大眼皮”下方看中庭 ©存在建筑-建筑摄影

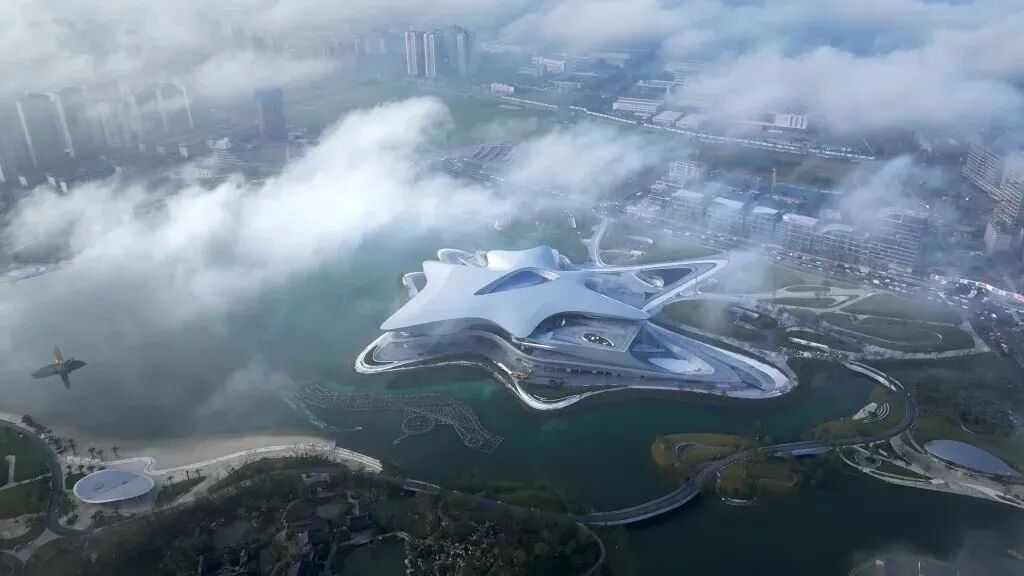

©兰东杰

项目信息

项目名称:成都科幻馆

项目地点:四川省成都市郫都区菁蓉湖畔

项目业主:成都科创新城投资发展有限公司

筑师:Zaha Hadid Architects (ZHA)

装饰EPC总承包单位:上海市建筑装饰工程集团有限公司

智能建造:大界智造(上海大界机器人科技有限公司/上海今格建设发展有限公司)

智能建造团队:赖冠廷、梁喆、程韦汀、周兴、徐子杰、兰军、张本全、邵英帝、季建华

文字编辑:梁喆、孙佳爽、程韦


注释

[*] PDM(Product Data Management)即产品数据管理,是一种管控产品开发过程中数据与文档的系统方法,旨在组织、存储、追踪和共享与产品相关的信息(包括零件信息、配置、文档、CAD文件、结构、权限信息等)和所有与产品相关的过程(包括过程定义和管理),从而帮助团队在整个产品生命周期内对产品数据和开发过程实施有效地管理,提高产品研发管理水平,减少工程更改,提高产品质量,缩短产品研发周期。
